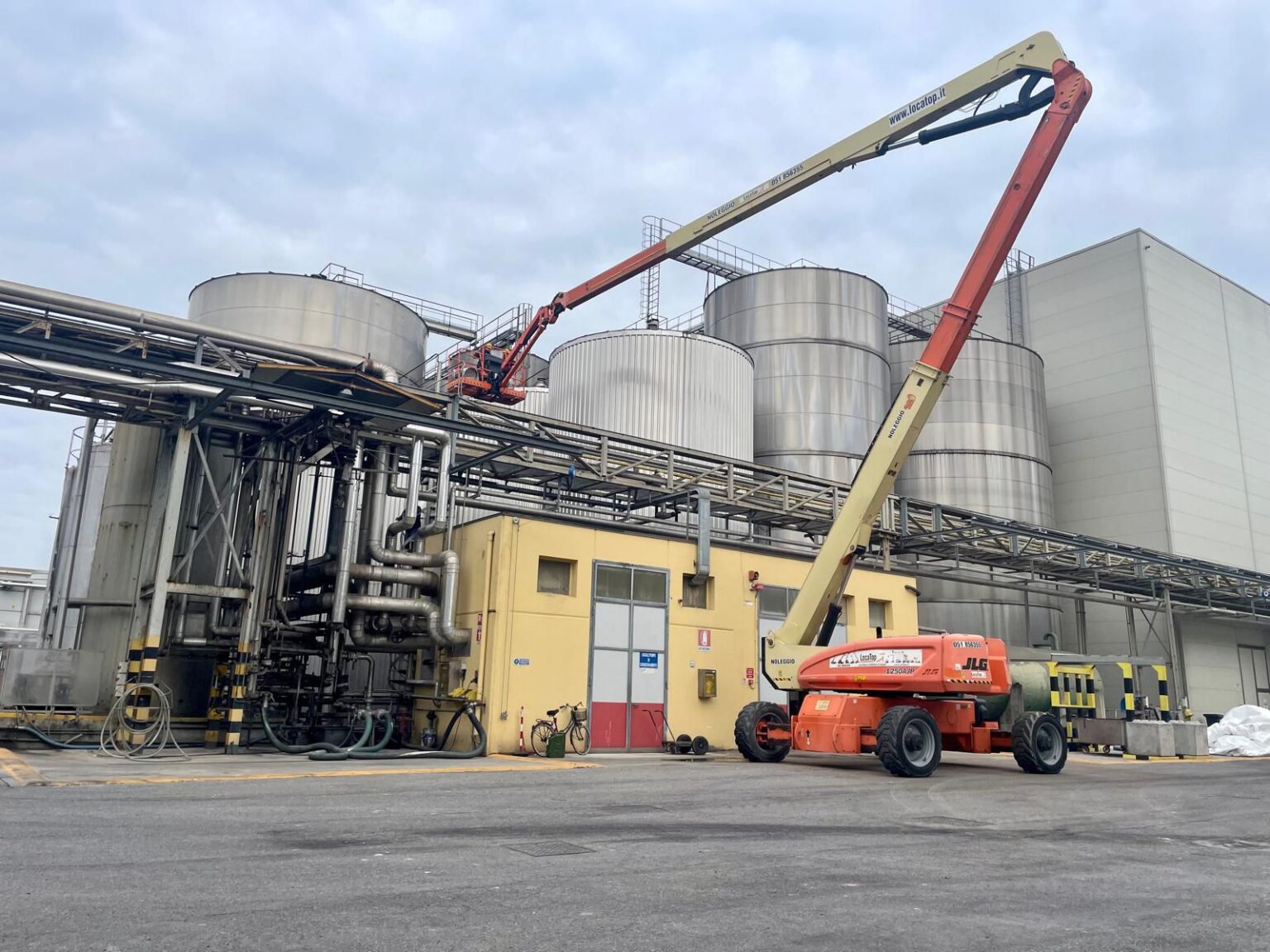

Altezza di lavoro e sbraccio laterale: come scegliere la piattaforma giusta senza errori

Quando si deve scegliere una piattaforma aerea, l’errore più frequente è concentrarsi su un unico parametro, quasi sempre l’altezza trascurando tutto il resto. Il risultato è una macchina che arriva alla quota giusta ma non riesce a operare nel punto di intervento, oppure una soluzione sovradimensionata rispetto alle reali esigenze del cantiere. In entrambi i casi, si traduce in perdita di tempo, costi imprevisti e, in alcuni scenari, rischi per la sicurezza degli operatori.

I due parametri che determinano davvero l’efficacia di una piattaforma aerea sono lo sbraccio laterale e l’altezza di lavoro della piattaforma elevatrice. Non sono valori indipendenti: interagiscono tra loro e con le caratteristiche specifiche del cantiere ed è necessario comprenderli prima di fare qualsiasi scelta.

In questo articolo approfondiamo il significato tecnico di entrambi i parametri, come leggerli correttamente, come si influenzano a vicenda e quali criteri adottare per selezionare la macchina più adatta a ogni intervento.

Sbraccio laterale delle piattaforme aeree: cos’è e perché è spesso il parametro decisivo

Lo sbraccio laterale delle piattaforme aeree indica la distanza orizzontale massima che il braccio della macchina può raggiungere rispetto alla base di appoggio. In termini operativi, rappresenta la capacità della piattaforma di superare ostacoli come balconi, cornicioni, impalcature, macchinari, senza dover riposizionare la macchina.

È un parametro che diventa determinante in tutti i contesti dove il punto di intervento non è direttamente raggiungibile in verticale. Pensiamo alla manutenzione di una facciata con balconi sporgenti: una piattaforma a sviluppo verticale può raggiungere l’altezza necessaria, ma non avvicinarsi alla superficie da lavorare. Oppure a un intervento su un impianto industriale parzialmente coperto, dove il percorso verso il punto di intervento è ostacolato da strutture fisse. In questi casi, lo sbraccio laterale è la condizione che rende possibile l’intervento.

Un aspetto tecnico fondamentale è che lo sbraccio laterale non è un valore fisso, ma varia in funzione dell’altezza operativa. All’aumentare della quota, la distanza orizzontale raggiungibile tende a ridursi, perché il baricentro si sposta e i limiti strutturali della macchina entrano in gioco. Una piattaforma articolata con uno sbraccio dichiarato di 10 metri potrebbe garantire quella distanza solo a determinate altezze, riducendola significativamente a quote più elevate.

Per questo motivo, il valore di sbraccio da verificare non è quello massimo assoluto, ma quello disponibile alla specifica altezza di lavoro prevista per l’intervento.

Altezza di lavoro della piattaforma elevatrice: come si calcola

L’altezza di lavoro della piattaforma elevatrice è il dato più immediato, ma nasconde una distinzione importante che è necessario conoscere per evitare di scegliere una macchina sottodimensionata.

L’altezza di lavoro non coincide con l’altezza massima del piano del cestello: viene calcolata sommando all’altezza del piano la statura convenzionale di un operatore in piedi, fissata a 2 metri. Una piattaforma con piano del cestello a 10 metri avrà quindi un’altezza di lavoro dichiarata di circa 12 metri. Chi pianifica un intervento deve ragionare sull’altezza di lavoro effettiva necessaria, cioè a che quota deve operare l’operatore con le proprie braccia, non sull’altezza del punto da raggiungere.

L’altezza di lavoro dichiarata si riferisce sempre a condizioni operative ideali: terreno pianeggiante, macchina correttamente livellata, braccio in posizione verticale. In presenza di terreni irregolari, pendenze o configurazioni operative particolari, l’altezza effettivamente disponibile può essere inferiore rispetto a quanto indicato nelle specifiche tecniche. Un dislivello di appena 5-10 cm nel terreno di appoggio, se non compensato dal sistema di livellamento della macchina, può tradursi in una riduzione concreta dell’altezza operativa disponibile. Una valutazione preliminare del sito è quindi sempre necessaria prima di definire il modello da utilizzare.

Un altro elemento da considerare riguarda il margine operativo dell’operatore: non sempre è sufficiente arrivare a filo con il punto di intervento. Per certi lavori come installazioni, fissaggi, interventi su impianti, è necessario avere spazio per manovrare con le braccia e gli utensili al di sopra del punto da raggiungere. In questi casi, è corretto sovradimensionare leggermente l’altezza di lavoro rispetto al minimo teorico, per garantire condizioni operative confortevoli e sicure.

Come sbraccio e altezza interagiscono: i diagrammi di carico

Sbraccio laterale e altezza di lavoro non sono parametri da leggere separatamente: sono variabili interdipendenti che si influenzano a vicenda e che devono essere valutate sempre in relazione al carico operativo presente sul cestello. Lo strumento che consente di farlo in modo preciso è il diagramma di carico fornito dal costruttore.

Il diagramma di carico indica le combinazioni ammesse tra altezza di lavoro, sbraccio laterale e portata massima sul cestello. Il principio di base è il seguente: all’aumentare dello sbraccio laterale, la portata massima ammessa si riduce. Questo accade perché l’estensione del braccio sposta il baricentro della macchina, aumentando il momento torcente sulla struttura. Una piattaforma che dichiara una portata di 230 kg con braccio verticale potrebbe scendere a 150 kg o meno con il braccio completamente esteso.

In pratica, prima di avviare un intervento è utile seguire questo processo: definire l’altezza di lavoro necessaria, stimare lo sbraccio richiesto per raggiungere il punto di intervento, calcolare il peso totale che sarà presente sul cestello (operatore, utensili e materiali) e verificare sul diagramma di carico che questa combinazione rientri nei limiti previsti dal costruttore. Se uno dei tre valori supera i limiti ammessi nella configurazione pianificata, è necessario rivedere la scelta della macchina o modificare le modalità operative prima di iniziare i lavori.

Tipologie di piattaforme aeree: quale scegliere in base a sbraccio e altezza

Comprendere come sbraccio e altezza interagiscono permette di orientarsi con maggiore chiarezza tra le diverse tipologie di piattaforme aeree, ciascuna progettata per rispondere a esigenze operative specifiche. La scelta del tipo di macchina non dipende solo dalle prestazioni dichiarate, ma anche dall’ambiente in cui deve operare: un modello con sbraccio elevato ma dimensioni ingombranti può essere inutilizzabile in uno spazio ristretto, mentre una macchina compatta potrebbe non riuscire a coprire le distanze richieste.

• Piattaforme a forbice: si sviluppano esclusivamente in verticale e non offrono sbraccio laterale. Sono la scelta ideale per lavori su superfici lineari in ambienti interni o su terreni piani, dove il punto di intervento è direttamente sopra la macchina. Offrono grande stabilità e portate elevate, spesso superiori alle articolate, rendendole adatte anche al sollevamento simultaneo di più operatori con attrezzature e materiali pesanti.
• Piattaforme articolate: grazie ai bracci snodati, permettono di combinare altezza e sbraccio laterale con grande flessibilità, aggirando ostacoli e raggiungendo punti non accessibili in verticale. Esistono modelli elettrici indicati per ambienti interni o contesti urbani dove è necessario ridurre emissioni e rumore, e modelli diesel, più adatti a cantieri esterni che richiedono autonomia e potenza elevata.
• Piattaforme telescopiche: offrono lo sbraccio laterale più ampio in assoluto, raggiungendo distanze orizzontali considerevoli anche a grande altezza. Rispetto alle articolate hanno movimenti meno flessibili, ma sono la soluzione ideale per lavori in contesti aperti dove serve arrivare lontano in modo diretto, come manutenzioni su grandi strutture industriali o interventi su linee aeree.
• Piattaforme autocarrate: montate su veicolo, combinano mobilità elevata e buone prestazioni operative. Sono particolarmente indicate per interventi rapidi su strade, edifici e infrastrutture, dove la velocità di spostamento e il rapido allestimento fanno la differenza. Portata e sbraccio variano significativamente in funzione del modello e del corretto posizionamento degli stabilizzatori, che devono essere sempre aperti e regolati secondo le indicazioni del costruttore.

Gli errori più comuni nella scelta della piattaforma elevatrice

Anche con le informazioni giuste, alcuni errori ricorrenti nella selezione della piattaforma possono compromettere l’efficacia dell’intervento e in alcuni casi esporre l’azienda a responsabilità normative in caso di incidente.

Conoscere gli errori più frequenti è il modo più efficace per evitarli:

• Valutare solo l’altezza massima: è l’errore più diffuso. Ci si concentra sul dato più immediato trascurando lo sbraccio laterale necessario e la conformazione del cantiere. Il risultato è una macchina che raggiunge la quota giusta ma non riesce a operare nel punto di intervento, costringendo a riposizionamenti continui o, nei casi peggiori, a sostituire la macchina in corso d’opera.
• Non verificare la portata nella configurazione operativa prevista: scegliere una piattaforma basandosi sulla portata nominale senza considerare come questa si riduce con l’aumentare dello sbraccio può portare a situazioni di sovraccarico involontario. Un errore che non solo mette a rischio la sicurezza, ma può attivare i sistemi di blocco della macchina nel momento meno opportuno.
• Sottovalutare le condizioni del sito: terreni irregolari, spazi stretti, pendenze o superfici non portanti possono limitare le prestazioni della piattaforma o rendere impossibile il corretto posizionamento degli stabilizzatori. Arrivare in cantiere con la macchina sbagliata per le condizioni del sito significa perdere tempo e, spesso, dover organizzare un secondo accesso con un modello diverso.
• Stimare in modo approssimativo l’altezza di lavoro necessaria: sovrastimarla significa scegliere una macchina più grande e costosa del necessario; sottostimarla significa non riuscire a completare il lavoro. Una misurazione diretta dell’altezza di intervento, anche con strumenti semplici come un metro laser, è sempre preferibile a una stima visiva.

Come scegliere correttamente: i parametri da definire prima dell’intervento

Una selezione corretta della piattaforma parte sempre da un’analisi strutturata delle esigenze operative, da condurre prima ancora di consultare i modelli disponibili. I parametri da definire con precisione sono:

• Altezza di intervento effettiva: la quota reale a cui l’operatore deve lavorare, misurata direttamente. Da questo valore, sottraendo la statura dell’operatore, si ricava l’altezza del piano del cestello necessaria.
• Sbraccio orizzontale richiesto: la distanza tra il punto di appoggio della macchina e il punto di intervento, considerando tutti gli ostacoli presenti sul percorso. Se ci sono più punti di intervento a distanze diverse, va considerato quello più lontano.
• Carico totale sul cestello: peso dell’operatore, degli utensili, dei materiali e degli accessori. Va sempre verificato in relazione alla portata disponibile nella configurazione operativa prevista, non alla portata nominale della macchina.
• Condizioni del sito: superficie di appoggio, accessibilità, spazio disponibile per il posizionamento e l’apertura degli stabilizzatori, presenza di ostacoli fissi o mobili nelle vicinanze, eventuale presenza di pendenze o dislivelli.
• Tipologia di lavoro: interventi di precisione che richiedono stabilità e posizionamento millimetrico hanno esigenze diverse rispetto a lavori che prevedono spostamenti frequenti lungo una superficie. Nel primo caso è preferibile una macchina con maggiore stabilità strutturale; nel secondo, la flessibilità di movimento può essere la variabile prioritaria.

Con questi parametri definiti, è possibile identificare la tipologia di piattaforma più adatta e verificare, sui diagrammi di carico del modello selezionato, che la configurazione operativa pianificata rientri nei limiti strutturali previsti dal costruttore. Questo passaggio finale — spesso saltato per fretta — è quello che fa davvero la differenza tra una scelta consapevole e una scelta che sembra giusta ma non lo è.

Scegliere la piattaforma giusta: un investimento in efficienza e sicurezza

Lo sbraccio laterale delle piattaforme aeree e l’altezza di lavoro della piattaforma elevatrice sono le variabili che determinano se un intervento in quota può essere eseguito in modo efficace, sicuro e nei tempi previsti. Leggerli correttamente, comprenderli nella loro interdipendenza e verificarli sempre in relazione alle condizioni reali del cantiere è il modo per evitare errori di selezione che si traducono in costi e rischi evitabili.

Un’analisi preliminare accurata che consideri altezza di intervento, sbraccio necessario, condizioni del sito e carico operativo, riduce il rischio di scelte sbagliate, evita interruzioni in corso d’opera e garantisce condizioni di lavoro più sicure per gli operatori. Non si tratta di un passaggio burocratico, ma di una verifica tecnica concreta che richiede pochi minuti e può fare la differenza sull’intera riuscita dell’intervento.
