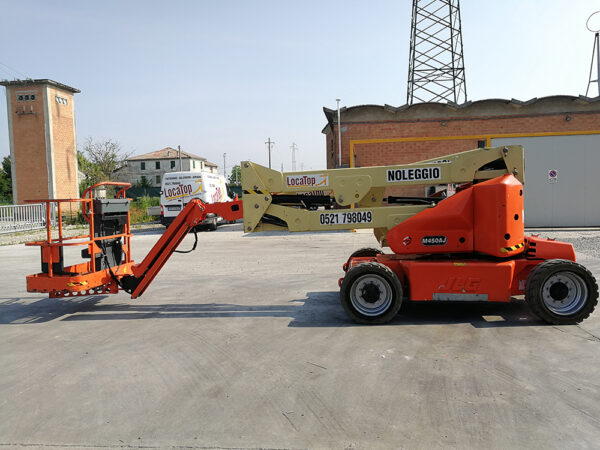

Piattaforma Semovente Articolata Bi-Alimentata AED 16 JL - M 450 AJ

Specifiche portata
Altezza di lavoro 15.72 mt
Altezza della piattaforma 13.72 mt
Sbraccio orizzontale 7.24 mt
Altezza verticale di scavalcamento 7.70 mt
Rotazione 360° non continua
Portata della piattaforma 230 kg
Rotazione della piattaforma 180° idraulico
Rotazione jib verticale 144° (+84°, -60°)

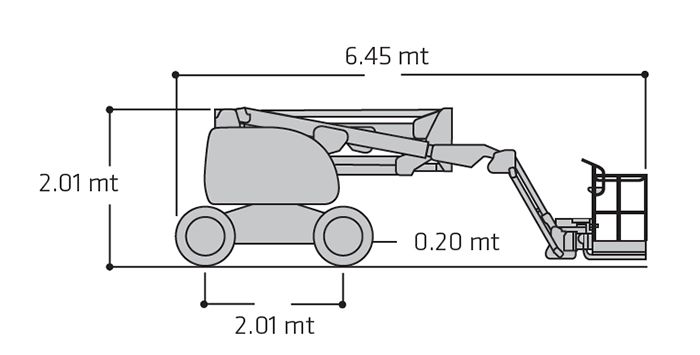

Dimensioni
Dimensioni piattaforma 0.76 x 1.52 mt
Larghezza fuori tutto 1.75 mt
Ingombro di coda Zero
Altezza max chiusa 2.01 mt
Lunghezza max 6.45 mt
Passo (interasse) 2.01 mt
Altezza dal suolo 0.20 mt
Peso 6700 kg ca
Pressione massima esercitata al suolo 5.30 kg/cm²
Telaio
Velocità di spostamento 5.2 km/h
Pendenza superabile 30%
Raggio di sterzata – interno 0.61 mt
Raggio di sterzata – esterno 3.15 mt
Misura pneumatici 240 / 55 – 17.5
Tipo pneumatici PIENI ANTIFORO
Fonte d’alimentazione
Sistema elettrico 48V CC
Batterie 8 x 6V, 370 A/hr
Motori della trasmissione Due elettrici
Motore idraulico/pompa Perm. Magnet motor/gear pump
Serbatoio idraulico 20.0 L
Set generatore – completamente automatico Kubota OC60 raffreddato ad aria 5kw
Serbatoio carburante 15.0 L
